INDICE                                                                                                                                  ver: 4 febbraio 2004
Scopriamo il mondo dell’energia



Capitoli

Genere

pagina

1

INTRODUZIONE

lettura introduttiva



2

L’ENERGIA HA TANTE FORME

scheda attiva



3

FONTI DI ENERGIA E RICEVITORI DI ENERGIA

approfondimento



4

CLASSIFICAZIONE DELLE FONTI DI ENERGIA

approfondimento



5

LE TRASFORMAZIONI DI ENERGIA

momento operativo



6

L’UTILIZZO DELL’ENERGIA NEI TRASPORTI

indagine, esercizio



Argomenti correlati di approfondimento e di sperimentazione


7

LA TECNICA NAVALE







Il Galleggiamento

aspetto teorico





Principio d’Archimede

ricerca





La costruzione di un sommergibile

applicazione pratica





La stabilità

complemento (piramide)





La spinta in avanti

complemento



8

PRINCIPI DEL VOLO







La portanza

aspetto teorico





Sperimentazione su di un’ala

applicazione pratica





La stabilità

complemento





La spinta

complemento



Realizzazioni pratiche e contestualizzate


9

TRICICLO A MOLLA

pratica semestrale





Introduzione al progetto







Guida alla costruzione







Disegno d’assieme







Disegno dettagli (5)







Elenco dei materiali







Foto della costruzione





10

IL MULINO PER CEREALI

pratica semestrale





Momento tematico







Presentazione della struttura







Disegno tecnico e indicazioni per la costruzione





Realizzazioni pratiche collaterali


S1

L’ABITAZIONE

pratica semestrale



S2

IL MAGLIO MEDIEVALE

pratica semestrale



S3

L’AEROMODELLO

modulo pratico



S4

L’IDRORAZZO

modulo pratico



S5

LE MACCHINE DI LEONARDO

modulo pratico



Bibliografia


11

RACCOLTA TESTI

approfondimento






1.    INTRODUZIONE



Il genere umano, fin dalla preistoria, è sempre stato alla ricerca continua di fonti energetiche che potessero facilitargli la vita. Così nel lontanissimo passato la prima fonte energetica a disposizione dell’uomo fu quella fornita dai suoi muscoli. Con essa si dovettero svolgere tutti i lavori essenziali: cacciare, costruire ripari, produrre utensili ed armi, lavorare i materiale, ecc.
Ma il corpo umano ha una potenza limitata che può essere fornita solo per breve tempo, perché dopo un certo tempo di lavoro subentra la stanchezza.
Allora l’uomo imparò ben presto a servirsi degli animali, soprattutto per svolgere i lavori più pesanti.
L’uomo riuscì anche ad utilizzare energie diverse da quelle muscolari, ottenendo in alcuni casi risultati pratici apprezzabili. Ad esempio, l’uso della combustione del legno per la cottura dei cibi e per processi di lavorazione dei metalli.
Nel periodo che intercorre tra l’anno 1000 ed il 1500 si cominciarono a costruire, in Europa, i primi mulini a vento che erano destinati a macinare il grano utilizzando la forza del vento.
Fino al XVIII secolo l’uomo ha sfruttato sempre le stesse limitate fonti energetiche. I soli progressi consistettero nel migliorare le tecniche di utilizzazione. Ad esempio la navigazione a vela venne perfezionata e trovò largo impiego l’energia ricavata dai venti (eolica) e dalle acque (idrica) per irrigare i terreni.
Il 15 aprile 1452 nasce a Vinci, un paesino vicino a Siena, Leonardo che non fu solo pittore ma anche scienziato, profondo conoscitore della fisica, della matematica, dell’astronomia ecc. Ideò macchine utensili, pompe idrauliche, gru, draghe, macchine belliche, fortificazioni, e perfino l’elicottero, il paracadute ed anche il palombaro, con precisione scientifica e con un rigore logico che precorse i tempi. Molti scritti e disegni attestano l’originalità e l’arditezza delle macchine ed opere da lui progettate, degne di un moderno ingegnere.
Solo nella seconda metà del XVIII secolo, con l’invenzione della macchina a vapore di J. Watt (1736-1815) si ebbe per l’umanità una svolta e una vera rivoluzione in campo energetico. Il carbone  diventa una nuova immensa fonte di energia.
Più tardi, un secolo dopo, l’invenzione del motore a scoppio e la costruzione della prima vettura mobile con motore a benzina e accensione a candela costruita dal tedesco Carl Benz (1884).
Per realizzare gli oggetti di cui abbiamo bisogno non è sufficiente disporre dei materiali adatti. Le lavorazioni alle quali i materiali vanno sottoposti, infatti, richiedono dei mezzi adatti: le macchine, le quali, a loro volta, per funzionare devono essere alimentate con energia.
L’energia è presente in tanti modi nella nostra vita. Guardiamoci intorno: mentre stiamo facendo i compiti urtiamo un libro che dal tavolo cade a terra. Solleviamo allora il libro e lo rimettiamo sul tavolo: così facendo eseguiamo un lavoro.




2.   L’ENERGIA HA TANTE FORME



  • L’energia può presentarsi in varie forme; osserva le figure e cerca di individuare il tipo di energia corrispondente al fenomeno illustrato:


A. ____________________

B. ____________________

C. _____________________

D.____________________

E. ____________________

F. _____________________

  • Rispondi alle seguenti domande:
    • Quali fonti ha utilizzato l’uomo nell’antichità ?
      ……………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………
    • Come l’uomo impiegò l’energia dell’acqua e del vento per compiere un lavoro ?
      ……………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………
    • Quali sono i limiti di queste due fonti di energia?
      ………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………
    • In che epoca l’uomo cominciò a sfruttare l’energia del vapore ?
      ………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………
    • Che cosa intendi con il termine “energia” ?
      ……………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………….



3.    FONTI DI ENERGIA E RICEVITORI DI ENERGIA



Molti apparecchi e macchine, così come gli esseri viventi hanno bisogno di energia per funzionare. Si può ricevere energia ad esempio tramite combustibile, cibo ecc.
Ogni portatore di energia trasporta l’energia da una fonte di energia ad un ricevitore di energia. Lo schema seguente evidenzia la fonte, il ricevitore, la direzione del flusso di energia ed il portatore col quale l’energia viene trasferita.


Completa la tabella seguente aggiungendo le parole mancanti:


Fonte di energia

Portatore

Ricevitore

Serbatoio della nafta

____________________

Bruciatore

_____________________

Benzina

_____________________

Centrale elettrica

_____________________

_____________________

_____________________

_____________________

Motore elettrico

_____________________

Carbone

_____________________

Frigorifero

_____________________

_____________________

Laghetto alpino (diga)

_____________________

Turbina






4.  L’ENERGIA NEI SISTEMI



Esegui dei disegni relativi a quattro degli esempi precedenti indicando su ogni disegno la fonte di energie, il portatore ed il ricevitore



















Un esempio complesso: IL TRICICLO A MOLLA



GRicorda


Carbone, olio da riscaldamento, gas, legno, benzina, diesel, cibo sono esempi di portatori di energia. Non c’è energia senza portatori.



4.    CLASSIFICAZIONE DELLE FONTI ENERGETICHE



Le fonti energetiche possono essere divise in due gruppi:


FONTI D’ENERGIA

rinnovabili

esauribili

_________________________

_________________________

_________________________

_________________________

_________________________

_________________________

_________________________

_________________________

_________________________

_________________________

L’energia del vento, quella muscolare dell’uomo, l’energia idraulica e quella termica prodotta dalla combustione dei vegetali derivano tutte più o meno direttamente dall’energia solare. Infatti mediante la fotosintesi clorofilliana l’energia luminosa viene immagazzinata nei vegetali, che costituiscono gli alimenti per uomini e animali. Il sole è anche l’artefice principale delle forze naturali siano esse eoliche oppure idriche. Esso, infatti, crea le correnti d’aria (venti), o causa l’evaporazione delle acque e le successive precipitazioni e origina l’accumulo di acqua nei bacini montani. Queste fonti sono inesauribili in quanto si rinnovano ciclicamente in periodi relativamente brevi.

A differenza di quelle rinnovabili, queste fonti energetiche non sono inesauribili. Sono infatti costituite da giacimenti enormi ma pur sempre limitati e non ricostruibili perché accumulati in periodi di tempo molto lunghi, dell’ordine di milioni di anni. Il carbone fossile, il petrolio, i gas naturali, i combustibili nucleari appartengono tutti al gruppo delle fonti energetiche non rinnovabili.
Al contrario le riserve di energie oggi disponibili si vanno sempre più riducendo.



Consumo di energia e di elettricità in Svizzera nel 2002


Fonte: elettricità cifre e fatti 2002






5.    LE TRASFORMAZIONI D’ENERGIA



Proviamo a realizzare un modellino operativo per meglio rappresentare le possibili trasformazioni dell’energia.

  • Ritaglia il triangolo equilatero ricordando di rispettare le strisce laterali di congiunzione.
  • Piegando e incollando lo sviluppo si ottiene un tetraedro. I quattro vertici del solido corrispondono alle fondamentali forme di energia individuabili per la differente colorazione e dalle lettere M = energia meccanica, E = energia elettrica, T = energia calorica C = energia chimica.




6.    L’UTILIZZO DELL’ENERGIA NEI TRASPORTI



Lo sviluppo dei trasporti, che nel corso dei secoli è andato di pari passo con la conquista di nuovi mercati e la conoscenza di tradizioni e civiltà sconosciute, può essere suddiviso in due periodi.
Durante il primo, dalle origini fino all’inizio del XIX secolo, i trasporti si svolsero esclusivamente per terra e per acqua e si impiegò la forza motrice umana, animale e del vento.
Il secondo periodo ha avuto inizio con la scoperta e l’impiego di nuove forze motrici quali il vapore, l’energia elettrica, i carburanti e per ultima l’energia atomica che hanno permesso il perfezionamento dei mezzi di locomozione.
Pensate per un attimo cosa ha significato la sostituzione dei velieri del Seicento con le prime navi a vapore, sia in termini di risparmio di tempo necessario a collegare l’Europa con l’America, sia in termini di maggior quantità di merce trasportata.
Il viaggio di queste navi era assicurato dal vapore prodotto dalle caldaie e i nuovi mezzi percorrevano le rotte in tempi definiti e precisi che non dipendevano più dal soffiare del vento.
Solo nella seconda metà del XVIII secolo, con l’invenzione della macchina a vapore di Watt (1736-1815) si ebbe per l’umanità una svolta, una vera e propria rivoluzione in campo energetico: l’inizio dello sfruttamento delle grandi forze latenti della natura. La macchina a vapore impiegava combustibili fossili e vegetali, che liberavano l’energia termica necessaria al suo funzionamento. Il carbone diventava una nuova immensa fonte di energia.
Più tardi, un secolo dopo, l’invenzione del motore a scoppio ha reso possibile l’uso dei combustibili liquidi derivati dal petrolio. Oggi, mentre l’energia nucleare trova pratica applicazione, ci si rivolge ancora con spirito rinnovato e con tecnologie più avanzate alle forze libere della natura: al sole, al vento ed alle acque.

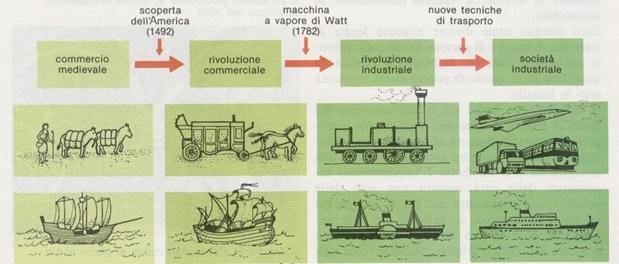

Nella tabella seguente sono sintetizzate le principali tappe dell’evoluzione dei trasporti in relazione alle trasformazioni economiche e agli sviluppi tecnologici degli ultimi 1000 anni.




Esercizio



Calcola quanto tempo impiegano i sei mezzi di trasporto indicati nel disegno per percorrere un tragitto di 1500 km. Calcola i tempi senza contare le soste.


Percorrenza giornaliera (24 ore) in km
treno:             1000
nave:              300
cavallo:          200
bicicletta:       180
camion:         800
a piedi:           70

Treno



Nave a vapore:



Cavallo:



Bicicletta:



Camion:



A piedi:






7.    LA TECNICA NAVALE



Le navi sono tra i mezzi di trasporto più grandi costruiti dall’uomo. Nonostante le dimensioni, una nave viene ancora costruita in modo sostanzialmente artigianale in un cantiere navale. Molto spesso una grossa nave viene realizzata in un unico esemplare.
Le navi sono attualmente i mezzi di trasporto più economici su lunghi percorsi ma anche i più lenti. Le navi che solcano le acque hanno forme e funzioni diverse: dalle piccole barche a remi alle enormi portaerei.
Il galleggiamento: una nave di ferro galleggia anche se il ferro ha una densità di 7,8 volte maggiore dell’acqua per cui un oggetto di ferro ha una massa di oltre sette volte più di uno stesso volume di acqua. Una nave di ferro galleggia poiché gran parte del suo interno (stiva, cabine, sala macchine) non è piena di ferro ma di aria che ha una massa molto ridotta. Per comprendere perché una nave galleggia sull’acqua analizziamo come si comporta un recipiente posto nell’acqua a cui facciamo variare il peso, proprio come se fosse una nave.
Se collochiamo in un lavandino un bicchiere, questi si immerge fino ad occupare un volume di acqua che corrisponde alla sua massa (160g) Se nel bicchiere aggiungiamo delle monete (10 pezzi) la cui massa passa da 160g a 240g, questi si immerge nell’acqua fino a spostare un volume d’acqua corrispondente a 240g. Se aumentiamo le monete, per esempio 20 pezzi, la massa passa da 240g a 320g, lo spostamento dell’acqua sarà a questo punto di 320g.
Una nave quindi si immerge nell’acqua fino al livello in cui il peso dell’intera nave è uguale al peso dell’acqua “spostata”, cioè dell’acqua occupata dalla parte immersa della nave.
Come funzione un sommergibile?

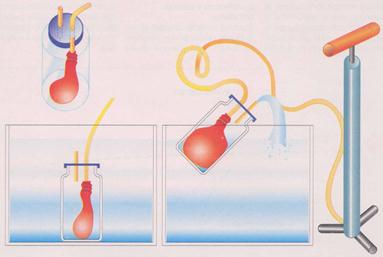

Supponiamo che il barattolo rappresentato nel disegno seguente sia un sommergibile ed introduciamolo in una bacinella piena di acqua, l’acqua penetra nel barattolo (sommergibile) attraverso il tubicino corto, lo riempie e lo manda a fondo (fase d’immersione del sommergibile).



Prototipo di sommergibile


Funzionamento del sommergibile

Colleghiamo l’altro tubicino con una pompa da bicicletta e gonfiamo il palloncino. L’aria che lo gonfia farà uscire l’acqua dal tubicino corto e farà venire a galla il barattolo (fase di emersione del sommergibile).
La stabilità
Una nave per essere sicura deve essere stabile e non inclinarsi anche con onde forti. Una nave è stabile se il suo baricentro è basso e si mantiene al centro della nave, così se la nave si inclina per le onde, tende automaticamente a tornare in posizione verticale.
Invece una nave poco carica, come le petroliere quando sono prive di petrolio o una nave mercantile con la stiva vuota, ha un baricentro posto in alto e le ondate rischiano di farlo ribaltare. Per questo motivo le navi devono viaggiare cariche e la linea di galleggiamento non deve scostarsi troppo dalla superficie dell’acqua.
Ricerca le seguenti definizioni:

  • Baricentro o cento di gravità




  • equilibrio stabile




  • equilibrio instabile




  • equilibrio indifferente




La spinta in avanti
La spinta in avanti alle navi è fornita da un’elica che gira avvitandosi nell’acqua; la spinta di reazione dell’acqua a sua volta sospinge la nave in avanti. Il principio di funzionamento è identico a quello dell’elica di un aeroplano.






Principio di Archimede



Che ne diresti se mettessimo il principio di Archimede “alla prova”? Si tratta di verificarlo con un esperimento molto semplice. Basta pesare un oggetto e l’acqua che viene spostata quando esso viene immerso. In questo modo potrai verificare se le due masse sono uguali. E’ un esperimento facile e divertente e per farlo bastano pochi oggetti.
Materiale

  • 1 bottiglia di plastica
  • 1 bilancia di precisione
  • 1 tubo di gomma
  • plastilina
  • 2 recipienti piccoli (100ml)
  • alcune masse (p.es. bulloni)

Procedimento

  • Con l’aiuto del docente taglia la bottiglia di plastica. Fai un buco nella parte superiore e introduci il tubo di plastica nel buco.
  • Fissa il tubo alla bottiglia con la plastilina; poi determina il peso del bicchiere piccolo vuoto destinato a raccogliere l’acqua che tracimerà attraverso il tubo.
  • Riempi la bottiglia di plastica fino a filo del tubo di gomma.
  • Metti il bicchiere piccolo vuoto all’altro estremo del tubo di gomma; immergi lentamente il bicchiere appesantito da alcune masse all’interno della bottiglia. Il bicchiere sposterà una certa quantità d’acqua, che uscirà dal tubo e andrà a finire nel recipiente vuoto piccolo.


Materiali necessari all’esperienza


I bicchieri e le masse

  • Togli dalla bottiglia il bicchiere appesantito da alcune masse e pesalo.
  • Pesa il recipiente contenete l’acqua uscita dalla bottiglia e sottrai il peso del barattolo vuoto determinato al punto 2. Il risultato indicherà il peso della quantità d’acqua spostata. Cosa puoi osservare confrontando i due pesi?

Spazio di risposta





8.   I PRINCIPI DEL VOLO



Gli aeroplani sono dei velivoli più pesanti dell’aria (come le navi con l’acqua); per muoversi in volo devono avere una forma adatta e hanno bisogno della spinta di un motore potente e nello stesso tempo leggero. L’aereo è un mezzo di trasporto che viaggia nell’aria. Un’auto viaggia sulla strada, un treno viaggia su rotaie, una nave viaggia nell’acqua; anche se stanno fermi non cadono e non affondano. Invece un aereo se sta fermo cade perché non è sostenuto dal proprio elemento (aria).
Il profilo dell’ala di un aereo e l’aria che la colpisce, provocata dallo spostamento, ne permettono il volo.
La portanza
Solo se in movimento un aereo può volare nell’aria. Il profilo dell’ala ha una maggiore curvatura nella parte superiore rispetto a quella inferiore (vedi disegno a lato); l’aria quindi scorre più rapidamente nella parte superiore rispetto alla parte inferiore. Per questo motivo sopra l’ala vi è una pressione minore rispetto alla parte inferiore. La differenza di pressione genera una forza che sospinge l’aereo verso l’alto.



Lo scorrimento dell'aria attorno al profilo


Modello dimostrativo

La stabilità
La stabilità ha un’importanza vitale soprattutto durante il decollo e l’atterraggio. La stabilità è garantita dalle ali, dai timoni e dagli stabilizzatori di volo, che consentono di mantenere un assetto stabile e una direzione rettilinea.


Come si chiamano le parti indicate nel disegno e i tre assi di rotazione

Come si governa un aereo
Un sistema di cavi, o nei grossi aerei idraulico trasmette i movimenti della leva e dei pedali agli alettoni, posti sulle ali e ai timoni di coda. I quattro disegni ci danno l’ideo di come un pilota governi il velivolo.
A differenza della guida di un’auto che appoggia per terra, l’aeroplano si muove attraverso un fluido. Le azioni sui comandi devono essere dati con una particolare sensibilità che viene appresa nei corsi di pilotaggio.


La leva viene spinta a destra, l’alettone destro si alza e quello sinistro si abbassa, l’aereo si inchina e inizia la virata destra.

È spinto il pedale destro, il timone si apre sulla destra e il muso sbanda pure verso destra.

La leva è spinta, il timone orizzontale si abbassa alzando la coda e abbattendo il muso. L’aereo picchia.

La leva è tirata, il timone si alza e la coda si abbassa, il muso si alza e l’aereo sale.

Una verifica immediata a quanto illustrato può essere eseguita costruendo un aeroplano di carta e ritagliano i timoni di governo. Questi regolati nelle varie situazioni daranno una differente traiettoria di volo.

La spinta
La spinta in avanti di un aereo viene fornita o da un’elica o da un reattore. L’elica è formata da pale che girano velocemente attorno a un perno centrale; ogni pala dell’elica ha un profilo simile a quello dell’ala di un aereo, per cui dietro le pale si crea una pressione maggiore rispetto alla pressione anteriore; anche in questo caso si ottiene una forza che sospinge il velivolo in avanti. Di fatto una pala si avvita nell’aria, proprio come del caso di una vite che si affonda nel legno.



I due sistemi di propulsione aerea

Il reattore è una turbina a gas che aspira l’aria anteriormente e quindi getta dalla bocca posteriore un flusso di gas ad altissima velocità, proprio come succede a un palloncino gonfio quando viene lasciata uscire l’aria.
Mentre la portanza sospinge l’aereo verso l’alto, il motore lo sospinge in avanti; grazie alla combinazione di queste due forze l’aereo può decollare e mantenersi in volo.






9.   IL TRICICLO A MOLLA



MOMENTO TEMATICO
Il triciclo a molla è un veicolo del tutto particolare. Esso sfrutta, per il suo movimento, l’energia immagazzinata in una molla. Singolare il fatto di usare dell’energia che altrimenti servirebbe per uccidere un povero topolino!
Pur non esistendo veicoli che funzionano così, questo principio è sovente usato laddove c’è dell’energia in esubero, p. es. nelle macchine elettriche o nei treni durante le discese. In questo caso il motore è spinto dal peso del veicolo e produce energia elettrica che viene immagazzinata negli accumulatori o restituita, nei treni, alla linea elettrica.
DISEGNO TECNICO E INDICAZIONI PER LA COSTRUZIONE DEL TRICICLO A MOLLA
Disegno (versione AutoCAD o Word)
Disegno d’assieme


Lista pezzi
Struttura portante e asta


Pos.

Oggetto

Quant.

Dimensioni (mm)

Materiale

1

Base

1

10/50/500

Pioppo comp.

2

Supporti ruota motrice

2

10/10/50

Pioppo comp.

3

Trave dello sterzo

1

10/20/150

Pioppo comp.

4

Supporti ruote anteriori

2

10/20/30

Pioppo comp.

5

Fine corsa dell’asta

1

10/10/50

Pioppo comp.

6

Asta

1

Diam. 4/465

abete

Ruote


Pos.

Oggetto

Quant.

Dimensioni (mm)

Materiale

7

Ruota motrice

1

Diam. 250/4

Pioppo comp.

8

Ruota anteriore (prefab.)

2

Diam. 40/4

Pioppo comp.

9

Puleggia

1

Diam. 40/10

Pioppo comp.

10

Flangia

1

Diam. 60/10

Pioppo comp.

Elementi rotanti e “motore”


Pos.

Oggetto

Quant.

Dimensioni (mm)

Materiale

11

Trappola per topi

1

ca. 45/100

diversi

12

corda

1

ca. 1000

diversi

13

Assi di rotazione filettato

1

M3/240

Ac

14

Vite ad occhiello

4

Diam. 3

Ac

15

Bulloni di fissaggio

22

M3

Ac

16

Ranelle (facoltativo)

8

Diam. 3

Ac

17

Vite dello sterzo

1

M3/25

Ac

18

Fascette

2

piccole

plastica

Materiale vario


Pos.

Oggetto

Quant.

Dimensioni (mm)

Materiale

-

Rigetta di precisione

1

600

Ac

-

Squadra a cappello

1

150

Ac

-

Lima piatta

1





-

matita

1





-

Carta vetrata 220

1





-

Trapano a colonna

1





-

Traforo elettrico

1





-

Punta trapano (legno)

1

Diam. 3



-

Punta a tazza

1

Diam. 40



-

Punteruolo (legno)

1





-

Colla

1

250g

acrilica

Indicazioni di montaggio

  • ricavare il telaio (1) da una striscia di compensato di 500/50mm, lavorarla come descritto dal disegno tecnico e forare la sede della vite dello sterzo.
  • da una striscia di compensato larga 20mm tracciare e tagliare gli elementi dello sterzo: la trave (3), che va forata nel centro per accogliere la vite dello sterzo e i due supporti (4).

  • unire con la colla bianca i tre elementi dello sterzo.
  • preparare le ruote anteriori e procedere al montaggio completo dello sterzo.
  • I due pezzi (2) e il pezzo (5) sono ottenuti con del compensato da 10mm.



  • ricavare il telaio (1) da una striscia di compensato di 500/50mm, lavorarla come descritto dal disegno tecnico e forare la sede della vite dello sterzo.
  • da una striscia di compensato larga 20mm tracciare e tagliare gli elementi dello sterzo: la trave (3), che va forata nel centro per accogliere la vite dello sterzo e i due supporti (4).

  • unire con la colla bianca i tre elementi dello sterzo.
  • preparare le ruote anteriori e procedere al montaggio completo dello sterzo.
  • I due pezzi (2) e il pezzo (5) sono ottenuti con del compensato da 10mm.
    • Ridisegnare la ruota motrice studiare la possibilità di alleggerire la struttura, riportare il disegno sul materiale e tagliare la ruota, forare il centro con la punta da 3mm.

  • Ritagliare la puleggia (9) sulla quale sarà arrotolata la corda e la flangia (10) con l’intaglio per assicurare la corda.
  • Unire i pezzi (7), (9) e (10) infilando nel contempo l’asse di rotazione filettato, questo accorgimento permette la centratura perfetta delle tre ruote.
  • Fissare ai due pezzi (2) le viti ad occhiello.
  • Posizionare i due pezzi (2) e fissare, in maniera provvisoria, le ruote, incollare il tutto sulla base (1), curare il perfetto centraggio nella sede della ruota motrice.
  • Montare con la colla bianca la trappola (11) sulla base (1).
  • Applicare l’asta di prolungo fissandola al meccanismo della trappola con due fascette.
  • posizionare il fine corsa dell’asta (5) in modo che questa non arrivi, una volta rilasciata a toccare il suolo davanti al veicolo.
  • stabilire la lunghezza ottimale della corda, fissarla all’asta di prolunga.
  • rifinire e pitturare il veicolo.








9.   IL MULINO PER CEREALI

IL MULINO DEL GHITELLO

MOMENTO TEMATICO
In collaborazione con la Direzione del Parco della Breggia proponiamo la riscoperta del mulino del Ghitello.
PRESENTAZIONE DELLA STRUTTURA
Ubicazione
Sponda sinistra della Breggia, in località Ghitello, presso il ponte che congiunge Morbio Inferiore con Balerna. L’altitudine è pari a ca. 275 m/sm.
Raggiungibilità: Strada veicolare.


Contesto ambientale
Il territorio ha subito profonde modificazioni in questi ultimi anni (deviazione del torrente e incanalamento nel 1970) e si trova attualmente ai margini di una zona residenziale a carattere intensivo.
Edificio
Costruzione articolata intorno ad una corte, aperta verso meridione. L'edificio principale è composto da tre piani. Il locale macine ed il buratto si trovano al piano terreno, nell'angolo Nord-Ovest del complesso. Il frantoio, in posizione distaccata, occupa l'angolo Sud-Ovest.
Anno di costruzione
Inizio XVII secolo; sulla trave che funge da supporto alle macine è incisa la data 1606, recentemente si è scoperta la stessa data incisa su un supporto in pietra che funge da base per la struttura di uno dei mulini. Il ponte è documentato nel 1560 (archivio Torriani, Comuni e Pieve di Balerna, anno 1576, marzo 23 n. 64).
Stato di conservazione
Il complesso è stato parzialmente ristrutturato con gli spazi amministrativi del Parco, il centro di documentazione, un ristorante e due inquilini.
Funzione e condizioni di proprietà
Il Mulino del Ghitello è attualmente di proprietà della Fondazione Parco della Breggia. Originariamente apparteneva ai fratelli Canova (fu Antonio) e agli Eredi Canova (fu Giovanni).
Utilizzazione
Mulino con macine per il granturco, il frumento, per cereali (segale, orzo, grano saraceno) e per castagne. Frantoio per la torchiatura di noci e semi di linosa.
Cessazione dell'attività
Frantoio nel 1950. Mulino nel 1961.
Acqua
Corso d'acqua: torrente Breggia.
Regime idrico
Portata poco costante, con variazioni notevoli in caso di piogge (alimentazione carsica della Breggia). L’antica roggia in pietra e muratura aveva una lunghezza di ca. 210 metri e attingeva l’acqua da un piccolo bacino di accumulazione costruito per ovviare alla penuria d'acqua nei periodi di magra.
Quantitativo d'acqua prelevata
mc 220 (secondo il Catasto delle Acque Pubbliche 1894-96. Caduta m 2.70 (mulino), m 0.40 (torchio).
Diritto d'acqua: estinto nel 1976.


Macchinario con ruote verticali
Mulino
No. 3 ruote del diametro di m 2.20, larghezza m 0.40. Originariamente le ruote erano in legno (secondo il Catasto delle Acque Pubbliche del 1894 - 96). Oggi sono in ferro con raggi di legno (una ruota ha ancora il perno in legno).
Frantoio
No. 1 ruota del diametro di m 1.30, larghezza m. 0.60.
Forza utilizzata (secondo il Catasto delle Acque Pubbliche 1894-96).
Mulino: 5.60 cavalli dinamici; frantoio: 0.80 cavalli dinamici.
Macine Mulino
No.3 macine con diametro di 130 cm.
Provenienza: Inverigo (Brianza).
Produzione massima: circa 3-4 q al giorno.
Meccanismi
Sono tuttora esistenti gli ingranaggi in legno e metallo per la trasmissione del moto (una ruota dentata sul perno della ruota idraulica trasmette il moto al perno verticale che sostiene la ballerina o macina superiore), il soppalco, le casse con le macine, la tramoggia. Buratti ne esistono due: il primo è collegato con la ruota motrice; il secondo dispone di ingranaggi e cinghia per il trasporto del macinato. Frantoio: sono esistenti gli ingranaggi in metallo per la trasmissione del moto e la macina orizzontale collegata al perno verticale.
Osservazioni
I villaggi serviti dal mulino del Ghitello erano: Balerna (con le frazioni di Bisio, Sant’Antonio, Pontegana), Castel San Pietro (Gorla e Obino). Morbio Inferiore, Novazzano, Vacallo (San Simone, Pizzamiglio, Roggiana). Salorino (Cragno una o due volte l'anno).
Presso il frantolo (in parte smontato e trasportato nel Malcantone) esiste un forno non utilizzato da molto tempo.
La roggia che collega il mulino con il frantolo è stata coperta con macine non più utilizzate.
Tra i collaboratori per la manutenzione ed il funzionamento del mulino figuravano la ditta Mandelli di Balerna (per il metallo), il signor Angelo Corti di Balerna per il legno egli ingranaggi In legno e il signor Vella per le scanalature delle macine (1 -2 volte l'anno).
DISEGNO TECNICO E INDICAZIONI PER LA COSTRUZIONE DEL MULINO PER CEREALI
Disegni (versione AutoCAD o Word)



Prospetto (vista dalla parte della macina)


Prospetto (vista dalla parte della ruota idrica senza fianco!)


Fianco
Lista pezzi
Struttura portante


Pos.

Oggetto

Quant.

Dimensioni (mm)

Materiale

1

Base

1

10/160/160

Pioppo comp.

2

Fianchi

2

10/30/85

Pioppo comp.

3

Coperchio

1

10/80/160

Pioppo comp.

5

guida

1

10/30/30

Pioppo comp.

Ingranaggi


Pos.

Oggetto

Quant.

Dimensioni (mm)

Materiale

6

Ingranaggio piccolo

1

Diam. 62/10

Pioppo comp.

7

Ingranaggio grande

1

Diam. 124/10

Pioppo comp.

8

denti

18

Diam. 6/30

abete

Elementi rotanti


Pos.

Oggetto

Quant.

Dimensioni (mm)

Materiale

9

Macine dischi / ruota acqua

4

Diam. 62/10

Pioppo comp.

10

Fianchi ruota ad acqua

2

Diam. 124/10

Pioppo comp.

11

Palette ruota ad acqua

6

4/20/54

Pioppo comp.

12

Asse verticale

1

Diam. 10/190

Abete

13

Asse orizzontale

1

Diam. 10/80

abete

Materiale vario


Pos.

Oggetto

Quant.

Dimensioni (mm)

Materiale

-

Rigetta di precisione

1

300

Ac

-

Squadra a cappello

1

150

Ac

-

Lima piatta

1





-

matita

1





-

Carta vetrata 220

1





-

Trapano a colonna

1





-

Traforo elettrico

1





-

Dime di foratura

1

2-3/130/200

Ac

-

Vite con bullone

1

M10/20



-

Punta trapano (legno)

1

Diam. 6



-

Punta trapano (metallo)

1

Diam. 6



-

Punta trapano (legno)

1

Diam. 10



-

Punta trapano (legno)

1

Diam. 10



-

Martello

1

250g



-

Fresa a tazza

1

Diam.67



-

Fresa a tazza

1

Diam. 127



-

Colla

1

250g

acrilica

Indicazioni di montaggio (visita le foto)

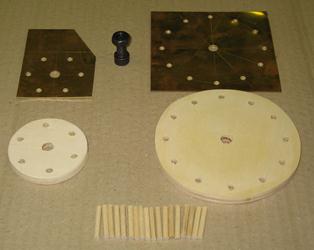

  • Preparare due dime di foratura in lamiera di Ac di 2-3mm. Ritagliare le ruote degli ingranaggi (diametro 124 e 64mm), e forarle con l’ausilio delle dime. Tagliare, da un’astina di sezione tonda e di diametro 5mm, 18 denti lunghi 30mm. Il foro centrale è di 10mm.
  • Tenendo le ruote appoggiate su di un piano introdurre i denti nei fori aiutandoti con un martello, fissarli con della colla.

  • Ricavare due dischi di spessore 4 e di diametro 124mm e due dischi di diametro 60mm, spessore 10mm. Forare nel centro con la punta diam. 10mm. Preparare, con il compensato da 4mm, 6 palette rettangolari: 20/54mm.
    • Incollare gli elementi inserendo, per garantirne il centraggio un perno di diam. 10mm. Attenzione a non incollare involontariamente il perno!

  • Disegnare e ritagliare su di un asse di compensato di 10mm e alto 160 il coperchio e i due fianchi, la larghezza è di 100mm. Sullo stesso materiale predisporre anche la base della costruzione (160x160mm). Il coperchio è forato nel centro con la punta diam. 10mm.
  • Da una lista 10/30 in compensato ricavare i supporti della ruota, forati diam.10mm e arrotondati.
  • Dalla stessa lista tagliare (30/30) la guida inferiore dell’albero verticale.
  • Posizionare alla giusta altezza la ruota dentata piccola. I denti non devono fare interferenza tra loro!


Il modello strutturale del mulino per cereali del Ghitello terminato.






9.   RACCOLTA TESTI





Bibliografia


Titolo

Autore

Casa editrice

Tecnologia: Sapere e saper fare
Volume C: produzione ed energia

Franceschi C Valdesi R.

Le Monnier

Educazione tecnica
Volume A e B

Equilibri

De Agostini

Tecnologie & energia

Cigada F. Pasquali F.

Editrice La Scuola

Tecniche e tecnologie per il 2000 Volume 3

Cappè G.

SEI

Parliamo di energia nella scuola media

Esperti di scienze

Stato

L’analisi e il progetto

Albrigi Cigada – NegriSacchi Pasquali - Passante Pirona

Giunti

Tecnologie per il futuro

Calzolai S. Sabelli MG.

Editrice La Scuola

Tecnica oggi

Buffa di Perrero – Buraggi ME.

Petrini Editori Torino

La tecnica e suoi sistemi

Secci Famiglietti M.

De Agostini

Esperienze tecnico-creative

Cappè G. – Natali I.

SEI






9.   Avvertenza

Informazione destinata al docente  (ver.: 28.12.2003)

Il programma di educazione tecnica vive, da qualche anno, un costante rinnovo che lo arricchisce di una serie di esperienze accattivanti e oramai collaudate.
Ci sembra pertanto in caso, alla luce della riforma 3 e della verifica cantonale svolta nell’anno scolastico 2003/04, di proporre un contesto strutturato che canalizzi l’attività in questa materia. Tenuto conto, ben inteso, dei suggerimenti e dei metodi applicabili in tecnica.
La proposta operativa tiene conto di poli oramai esplorati e introduce un filone comune che tratta il tema dell’energia. La scelta non è casuale ma risponde ad un bisogno legato alla formazione dell’individuo in una società estremamente tecnica. Il soggetto scelto è quello dell’energia, del quale si voglio dare le conoscenze fondamentali quelle più elementari ma altrettanto importanti nell’educazione ai consumi e in quello di cittadino cosciente e rispettoso dell’ambiente in cui vive.
L’unità didattica è completa e contiene il materiale necessario per la pianificazione semestrale.
Le sequenze di lavoro sono stabilite dal docente e dalle pratiche didattiche che intende applicare. I tempi segnalati nella tabella sono indicativi.
Nel dettaglio si struttura attraverso:

  • un itinerario che tocca gli aspetti fondamentali dell’energia e che ha come scopo d’introdurre i ragazzi in questo importante tema. Una breve storia, le sue forme e le fonti, la trasmissione e la trasformazione, la classificazione e l’utilizzo sono i nodi tematici che caratterizzano questa informazione. Si privilegia la discussione, il lavoro su schede attive e la ricerca personale, non da ultimo la ricerca in rete svolta nell’aula d’informatica

3-4 lezioni

  • alcune applicazioni importanti per l’uomo nel campo dei trasporti. Si tratta di lavorare privilegiando la sperimentazione all’interno di piccoli gruppi su argomenti tecnici che riguardano principi di funzionamento delle macchine.

2-3 lezioni

  • la scelta tra due realizzazioni contestuali che danno forma ad un elaborato con lo scopo di verifica pratica dei concetti presentati. È il momento privilegiato del lavoro in laboratorio nel quale il ragazzo abilita i saper fare e la sua autonomia

10 lezioni

Non si sono volute dimenticare le positive esperienze collaudate negli scorsi anni e che elenchiamo di seguito:
L’abitazione                    costruzione di un modello abitativo con attenzione particolare all’impianto tecnologico e alla ripartizione degli spazi interni
Il maglio medievale        ricostruzione storica di un’officina medievale nella quale si lavora, servendosi di energia idrica, il ferro forgiando attrezzi e armi
L’aeroplano                    costruzione di un modello veleggiatore realizzato con l’impiego di materiali moderni e delle tecniche necessarie per il suo volo
Le macchine di Leonardo         storia di un inventore e raccolta delle sue costruzioni più significative.
L’idro-razzo                   costruire e lanciare un razzo ecologico, realizzato recuperando bottiglie PET usa per la sua spinta il principio azione-reazione.
Le schede sono aggiunte in allegato e si aggiungono alle due nuove realizzazioni presentate nel documento.
Tutto il materiale è fruibile su CD e scaricabile dalla rete.

Leggenda dei momenti caratteristici dell’attività didattica


Logo

Attività

Area di sviluppo

Informazione

Trasmissione del sapere tecnico gestita prevalentemente dal docente.

Verifica pratica

Aspetti operativi di scoperta e sperimentazione introdotti, a complemento, nell’area d’informazione e di apprendimento.

Progettazione

Fase assistita nella quale si mette in comune un progetto, essa è collegata direttamente con la fase di costruzione.

Ricerca personale

Invito alla ricerca personale. Gli orizzonti consigliati sono quelli della ricerca via Internet, biblioteca di sede, ricerca a casa.

Costruzione

Parte pratica nella quale il gruppo realizza l’elaborato. Si lavora mobilitando l’autonomia personale dei ragazzi.

Certificazione

Momento di verifica scritta sulle conoscenze e le procedure. Lavoro individuale pianificato nell’ambito della valutazione.

Lavori in corso

Parti del documento interattivo non ancora completo o con aggiornamenti periodici.



Fonte: http://www.scuoladecs.ti.ch/et/energia/PDF/Energia.doc





Energia appunti





Visita la nostra pagina principale



Energia appunti



Termini d' uso e privacy







Energia appunti
