DIODI ZENER

Sono diodi nei quali la corrente inversa non distrugge il componente (se opportunamente limitata da un resistore di valore adeguato) ma anzi, costituisce il suo normale funzionamento. Quando il diodo è polarizzato in senso inverso blocca la corrente, ma solo fino a certo valore della tensione inversa ,detta zona di breakdown. superata la quale si ha una forte conduzione (inversa) che porta rapidamente il diodo alla distruzione. Tuttavia, drogando opportunamente il cristallo di silicio, cioè aggiungendo ad esso talune impurità, è possibile controllare la generazione di tale corrente in modo da evitare la distruzione del componente.

Un componente così concepito prende il nome di  diodo zener  e la tensione inversa minima a cui avviene il break down si chiama  tensione di zener . La tensione inversa  risulta piuttosto costante (in realtà aumenta lievemente con la corrente) anche se la corrente inversa che attraversa il diodo varia notevolmente.

 Il diodo in tale zona si comporta come un generatore (quasi) ideale di tensione e quindi uno stabilizzatore di tensione. I diodi zener sono usati principalmente perché con essi si realizza la maggior parte dei circuiti stabilizzatori, secondariamente perché sono componenti assai semplici ed economici.

 In figura 1 è riportata, per intero, la curva caratteristica di un diodo zener che, polarizzato direttamente si comporta come un normalissimo diodo al silicio, mentre quando viene polarizzato inversamente non conduce corrente, sino al valore di tensione zener; ma una volta raggiunto tale valore il diodo entra rapidamente in conduzione.

Fig. 1 - Curva caratteristica dello Zener (identica a quella di un diodo raddrizzatore)













I diodi zener possono essere grandi come un resistore da 1/4 di watt o poco di più, oppure rag­giungere la grandezza di un bullone, se di potenza superiore ai 5 watt.



Fig. 4 - configurazione reale di un diodo zener e  il simbolo elettrico







Caratteristiche Elettriche Dello Zener

Per provare la caratteristica elettrica del diodo zener quando e' polarizzato inversamente si può fare riferimento allo schema di figura 5 con cui eseguire un esperimento di seguito descritto:.

  Fig. 5 - semplice circuito per interpretare il comportamento di un diodo zener



Componenti: R1 = 100 ohm;  R2 = 470 ohm (potenz. a variaz. lín.); DZ = diodo zener (5,6 V - 1 W).



Inizialmente il cursore del potenziometro R2 deve essere completamente ruotato verso la linea di alimentazione negativa a 9 V, in modo che il diodo zener DZ rimanga cortocircuitato e la tensione, sui suoi terminali, sia di 0 V.

Quindi si comincia a ruotare il perno di R2 lentamente verso la resistenza R1, ovvero verso il morsetto positivo dell'alimentatore e si osserva il comportamento dell'indice del tester, che deve essere commutato nella funzione di voltmetro per tensioni continue e sulla portata di 25 V fondo-scala.

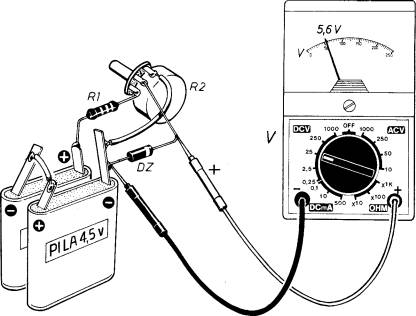

 Ci si accorgerà che la tensione sale dallo zero iniziale fino a raggiungere il valore di 5,6 V. e da questo valore non si scosta (quasi) più, pur continuando a ruotare  il cursore di R2 verso il suo fine corsa. E questo è il funzionamento dello zener, scelto ovviamente con tensione zener di 5,6 V. In figura 6 e' riportato lo schema realizzativo del circuito di figura 5.



Fig. 6 - Schema pratico dell'esperimento dimostrativo del comportamento di un diodo zener



Nella pratica corrente, sostituendo il tester con un carico elettrico, questo e' alimentato costantemente con la tensione di 5,6 V, pur assumendo quella di alimentazione il valore di 9 V massimi e variando nel tempo il potenziometro

Se il diodo zener fosse  inserito nello stesso circuito di figura 5 con polarizzazione diretta, come segnalato nello schema elettrico di figura 7, il semiconduttore si comporterebbe come un qualsiasi diodo, ovvero nel modo già analizzato nello schema di figura 1, nel quale la tensione rimane stabilizzata sul valore di 0,7 V.



 Fig. 7 - diodo zener  inserito con polarizzazione diretta











STABILIZZATORE DI TENSIONE A ZENER



 Dimensionamento  Circuitale

 lI circuito pubblicato in figura 8 rappresenta l'esempio più classico di impiego di un diodo zener, in veste di elemento stabilizzatore della tensione di alimentazione di un carico elettrico.





  Fig. 8 -  classico circuito stabilizzatore di tensione

 Questo circuito si ripete spesso nella pratica elettronica e si può riscontrare in molti apparati utilizzatori.

Un solo calcolo deve essere eseguito per comporre il progetto di figura 8, quello che porta a definire il valore esatto della resistenza di zener RZ, note che siano la tensione di entrata disponibile VE, quella richiesta dal carico VU, che coincide con la tensione dello zener Vz, la corrente minima che deve circolare attraverso lo zener Iz e quella che viene assorbita dal carico Ic.

Per maggior chiarezza, elenchiamo qui di seguito le grandezze note ora menzionate:

VE = tensione d'entrata ;

Vz = tensione di zener del diodo;

VU = tensione uscita;

 Iz = corrente di funzionamento del diodo;

 Ic= corrente nel carico.

Supponiamo che il carico del circuito di figura 8 richieda una tensione di alimentazione VU pari a 5,6 V con un assorbimento di corrente Ic di 100 mA e che la tensione di alimentazione del circuito VE sia di 12 V. In tal caso si deve utilizzare uno zener da 5,6V

Per determinare il valore della resistenza RZ del circuito di figura 9, occorre applicare la seguente formula:



RZ = ( VE - Vz ) / ( Iz + Ic )

 Nella progettazione Iz si può assumere il doppio del valore minimo, che a sua volta si valuta nella misura di un decimo della corrente massima Iz_max tollerata  dallo stesso zener

Iz_max = Pz / Vz     Izmin = Iz max / 10

da quanto detto prima Iz e' data da:



Iz (min) = 2 Izmax / 10 = 0,2 Iz max

 Supponendo che  Pz= 1W, sostituendo i valori si ha:

Iz_max = 1 / 5,6 V = 0,178 A = 178 mA

 Iz = 0, 2  178 = 36 mA (circa)

Quindi RZ vale:

RZ = (12- 5,6 ) / (36  + 100 ) = 47 ohm (valore standard)

Il valore della potenza dissipata su  Rz  vale:

 PRz = ( VE - Vz ) ( Iz + Ic )  = 6.4 x 0.138 = 0,87W

 Si può scegliere un resistore dal valore si 47Ω  1W.

Fra le ipotesi iniziali per il calcolo della resistenza RZ, al diodo zener da 5,6 V è stato attribuito, un po' arbitrariamente, il valore di potenza di 1 W, giacché le potenze in gioco, nel circuito di figura 8, potevano essere valutate in misura inferiore ad 1 W.

Anche uno zener da ½ W = 500mW sarebbe andato bene (perche?)

 Supponiamo invece che la corrente del carico Ic si possa annullare (cioè “si stacca il carico”). In tal caso tutta la corrente del carico più la Iz precedente passano nello zener. Ciò e' dovuto al fatto che VE, Vz e Rz  sono fissati  e la corrente in Rz  e' sempre la stessa qualunque sia il valore della corrente del carico. quindi la corrente massima che attraversa il diodo ora e':

Iz = 100 +36 = 136 mA

Dunque, la potenza da questo dissipata vale:

Pz = 5,6 V x 136 mA = 761 mW

Uno zener da 1 W funziona ancora, mentre uno da ½ W “brucia”

Il condensatore C1, che in sede di montaggio dello stabilizzatore di figura 8 deve essere applicato nelle immediate vicinanze del diodo zener DZ, assume valori capacitivi compresi fra 0,1 uF e 25 uF, a seconda del tipo di applicazioni circuitali cui è destinato. La sua funzione consiste nell'eliminare i rumori o soffi che lo zener può generare e che talvolta possono rivelarsi assai fastidiosi se non proprio intollerabili. Lo zener infatti produce molto rumore, ed a volte è appunto usato come generatore di rumore

Impieghi Vari Del Diodo Zener



Oltre che in funzione di elemento stabilizzatore di tensione, il diodo zener può essere impiegato pure con altri compiti. Per esempio, due diodi zener, collegati in "antiserie", come avviene nel circuito di figura 9, compongono un dispositivo "tosatore" o CLIPPER di onde ad es. sinusoidali.



Fig. 9 - Circuito tosatore a due livelli a zener

  Vs = tensione dii soglia



Vs = Vz + VD ; VD = 0,7V circa





 I due elementi DZ1 - DZ2, montati in opposizione, tosano prima la semionda positiva e subito dopo quella negativa, stabilizzando inoltre la tensione alternata applicata all'entrata VCA.



Un altro impiego del diodo zener è quello illustrato nello schema di figura 10, nel quale DZ polarizza la valvola elettronica V1 attraverso il suo catodo. Possiamo aggiungere che questo sistema viene praticato nella costruzione degli amplificatori lineari di potenza a radiofrequenza.



Fig. 10 -  polarizzazione del catodo di una valvola termoionica tramite diodo zener









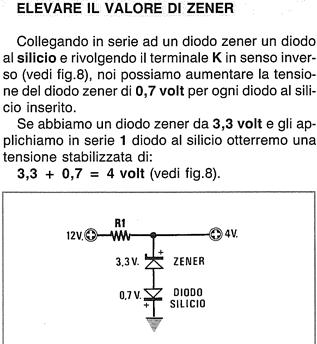

Collegamento in serie di diodi zener



In tal caso la tensione stabilizzata in uscita VU è pari alla somma delle tensioni di zener dei diodi che compongono il collegamento in serie. Per esempio, se ai tre diodi dello schema di figura 11 fossero attribuiti i valori di tensione di 9 V - 3 V - 5 V, la tensione VU in uscita assume la grandezza di:



VU = VZ1 + VZ2 + VZ3 = 9V + 3V + 5V  = 17V





La potenza totale, invece, è pari a quella dello zener di minor potenza moltiplicata, in questo caso, per tre. (perché ?)



Non è assolutamente possibile collegare in parallelo fra loro i diodi zener, nemmeno quando presentano le stesse caratteristiche elettriche.









































Dissipatore per  Zener

I due elementi sono di ottone, elettricamente separati tra loro e ciascuno di questi saldati a stagno sui reofori del componente.

 In alternativa si può anche “formare un cappio”  ai reofori in modo da offrire più superficie di questi all’aria



  Fig. 12 - Radiatore per raffreddare un diodo zener









Fonte: http://share.dschola.it/castigliano/elettronici/4F/Materiali/Diodi%20Vari/DIODI%20ZENER.doc

Sito web: http://share.dschola.it/castigliano/

Autore del testo: non indicato nel documento di origine
