Elettrotecnica



Impedenza elettrica, triangolo delle potenze

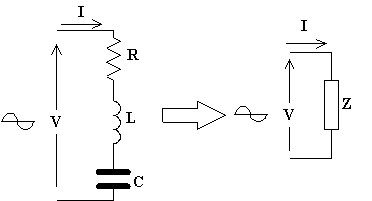

Si tratta di un operatore vettoriale (quindi una grandezza complessa, non una grandezza variabile sinusoidalmente nel tempo) così definito:







L'impedenza riassume la resistenza e la reattanza complessive di un ramo infatti se w è la pulsazione della tensione alternata sinusoidale applicata al ramo, si ha:





Il modulo dell'impedenza vale ovviamente:

mentre il suo argomento vale:



e tale argomento coincide con lo sfasamento tra la tensione che percorre l'impedenza.

Le potenze che riguardano l'impedenza sono:

potenza attiva :

P = V·I·cos(jV,I) = R·I2 [W]



potenza reattiva, da considerarsi induttiva se positiva, da considerarsi capacitiva se negativa :



Q = V·I·sen(jV,I) = (XL - XC)·I2 [VAR]



modulo potenza apparente, che riassume le prime due :



potenza apparente complessa () :



Le tre potenze di cui sopra si possono riassumere nel seguente triangolo delle potenze:



per il quale valgono le seguenti relazioni:
